一、AI 數據中心液冷板應用背景

隨著 AI 大模型訓練、高算力推理業務的快速發展，數據中心服務器功耗與熱密度持續攀升。傳統風冷已逐步逼近物理極限，液冷技術，尤其是液冷板（Cold Plate）方案，正成為 AI 數據中心的主流散熱路徑之一。

液冷板通常直接壓裝在 CPU / GPU 芯片表面，通過內部精密微通道讓冷卻液高速流動，將熱量高效帶走。其結構特征可以概括為：

1. 外觀識別特征：

?  壓在 CPU / GPU 上的金屬塊

?  內部布滿細密微槽（微通道結構）

2. 功能定位：

?  芯片級高效換熱

?  保障高算力設備長期穩定運行

但在實際運行中，液冷板也逐漸暴露出新的運維隱患。

二、液冷板的“隱形殺手”：微通道堵塞問題

1. 微通道結構的“雙刃劍”效應

液冷板之所以高效，核心在于其微通道設計。但這類通道的尺寸通常僅在 幾十微米（μm）級別，這也意味著：

任何超過 50 μm 的顆粒雜質，都可能成為致命風險。

2. 常見“病癥”與后果

在 AI 數據中心液冷系統中，冷卻液可能因以下原因產生雜質：

?  管路殘留加工碎屑

?  密封件老化脫落

?  腐蝕產物或沉積物

?  運維過程引入的污染顆粒

一旦 ≥50 μm 的顆粒進入液冷板微通道，就可能出現：

?  局部微通道堵塞

?  冷卻液流量不均

?  芯片局部熱點形成

?  CPU / GPU 局部過熱 → 性能降頻 → 嚴重時直接燒毀

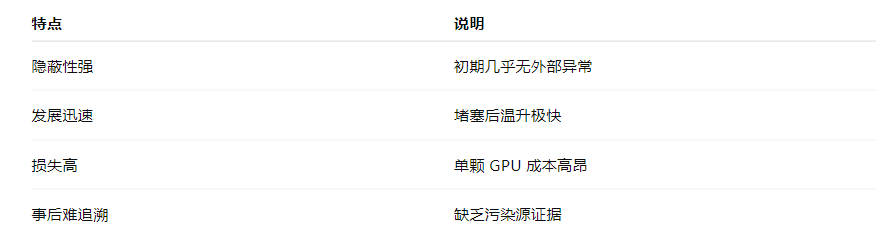

從運維角度看，這類問題具有明顯特點：

三、傳統運維方式的局限性

目前部分?jǐn)?shù)據中心仍主要依賴：

?  定期人工取樣

?  實驗室顆粒分析

?  溫度異常后被動排查

這些方式在 高密度、7×24 小時運行的 AI 數據中心中，已明顯不足：

?  無法實時感知污染變化

?  無法捕捉瞬態顆粒沖擊

?  等到溫度報警時，風險已發生

液冷板需要的，是一種更“貼近血管”的在線智慧監測手段。

四、智火柴液冷板智慧監測應用解決方案

圍繞液冷板“微通道堵塞”這一核心痛點，智火柴構建了面向 AI 數據中心的液冷板智慧監測方案，從“看得見、測得準、可追溯”三個層面入手。

1. 方案核心架構

監測對象：液冷板冷卻回路

監測目標：顆粒污染風險、異常雜質來源

關鍵設備：

?  IFJ-3BW 油液污染度傳感器（顆粒度監測）

?  IFD-3 動態圖像顆粒傳感器（圖像識別）

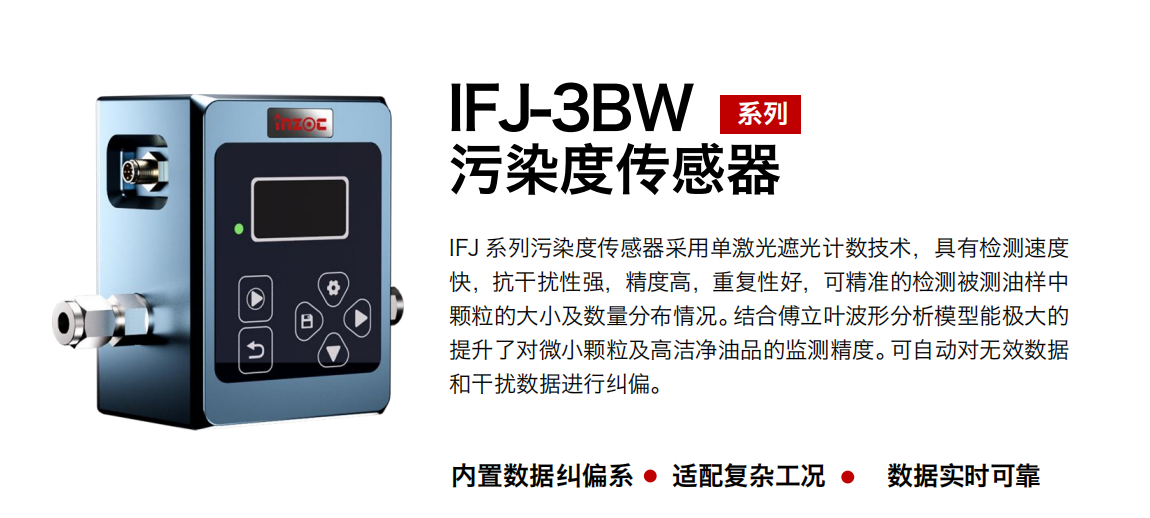

2. IFJ-3BW：實時量化顆粒污染水平

IFJ-3BW 主要用于在線監測冷卻液中的顆粒度變化，其價值在于：

?  實時反映顆粒濃度趨勢

?  捕捉污染水平的異常波動

?  為運維系統提供量化預警依據

應用價值：

?  提前發現潛在堵塞風險

?  評估過濾系統工作效果

?  輔助制定維護與更換周期

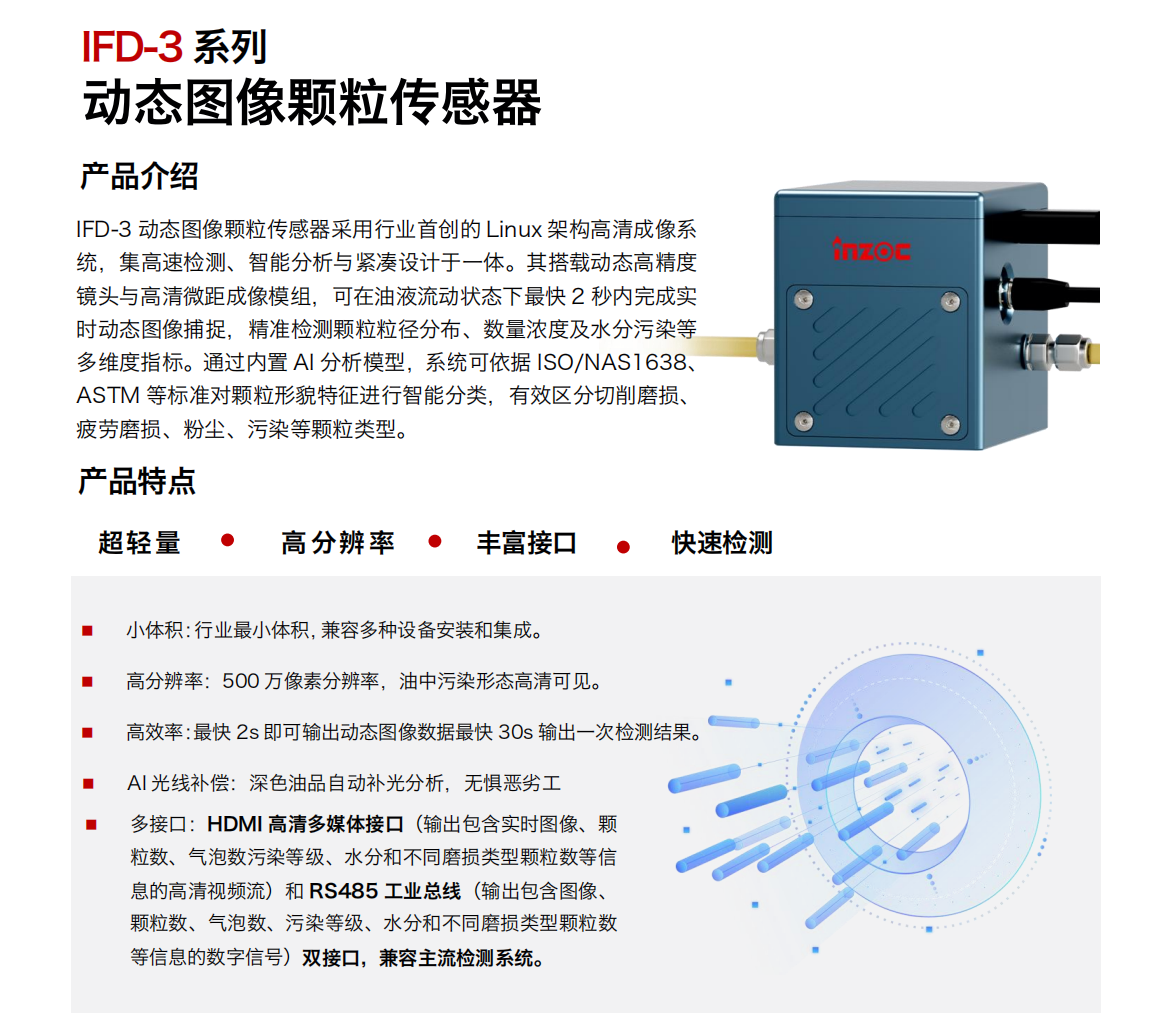

3. IFD-3：讓雜質“看得見”的動態圖像識別

相比單純數值監測，IFD-3 動態圖像顆粒傳感器更進一步，實現了：

?  顆粒實時成像

?  形態、尺寸、類型可視化識別

?  污染來源可追溯分析

在液冷板應用中，IFD-3 可直接回答運維人員最關心的問題：

?  堵塞風險來自金屬碎屑還是非金屬雜質？

?  是瞬時沖擊型污染，還是長期累積問題？

?  是否與某次維護、部件更換高度相關？

五、方案核心價值：保障液冷板“血管”長期通暢

可以將液冷板微通道類比為芯片的“毛細血管系統”。

智火柴液冷板智慧監測方案的核心價值，正是：

確保“血管”通暢，防止芯片因局部過熱而掛掉。

綜合價值總結：

?  風險前移：在溫度異常前發現顆粒隱患

?  精準預警：避免“一刀切”的過度維護

?  故障可追溯：為責任界定與工藝優化提供依據

?  提升算力穩定性：保障 AI 業務連續運行

六、液冷進入“可監測、可診斷”新階段

隨著 AI 數據中心液冷規模化部署，行業正在從“能散熱”走向“可長期穩定運行”。

液冷板智慧監測，將成為下一階段液冷系統設計的標配能力之一。

智火柴通過 IFJ-3BW + IFD-3 的組合方案，為液冷板構建了一道看不見卻至關重要的安全防線，幫助數據中心真正實現：

?  風險可控

?  狀態可視

?  運維可決策

在高算力時代，讓每一塊液冷板，都擁有自己的“健康監測系統”。

如果您需要:液冷板智慧監測應用解決方案，請聯系我們。智火柴，國內知名油液監測系統提供商!
